XMC65B MCB Circuit Breaker กลไกการสะดุดด้วยความร้อน

XMC65B MCB Circuit Breaker Thermal Tripping Mechanism Featured Image

คำอธิบายสั้น:

ชื่อผลิตภัณฑ์: กลไกการสะดุดด้วยความร้อนของ MCB Circuit Breaker

หมายเลขโหมด: XMC65B

วัสดุ: ทองแดง พลาสติก

ข้อมูลจำเพาะ: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

การใช้งาน: MCB, MINIATURE CIRCUIT BREAKER

ส่งอีเมล์ถึงเรา

รายละเอียดผลิตภัณฑ์

แท็กสินค้า

บทนำ

MCB ทำงานเป็นสวิตช์อัตโนมัติที่เปิดขึ้นในกรณีที่มีกระแสเกินไหลผ่านวงจร และเมื่อวงจรกลับสู่สภาวะปกติ จะสามารถปิดได้โดยไม่ต้องเปลี่ยนด้วยตนเอง

ภายใต้สภาวะการทำงานปกติ MCB ทำงานเป็นสวิตช์ (แบบแมนนวล) เพื่อเปิดหรือปิดวงจรภายใต้สภาวะโอเวอร์โหลดหรือไฟฟ้าลัดวงจร เครื่องจะทำงานหรือหยุดทำงานโดยอัตโนมัติเพื่อให้กระแสไฟหยุดชะงักในวงจรโหลด

การแสดงการเดินทางครั้งนี้สามารถสังเกตได้ด้วยการเลื่อนปุ่มควบคุมไปที่ตำแหน่ง OFF โดยอัตโนมัติMCB การทำงานอัตโนมัตินี้สามารถรับได้สองวิธีดังที่เราได้เห็นในการก่อสร้าง MCB;เหล่านี้คือการสะดุดแม่เหล็กและสะดุดความร้อน

ภายใต้สภาวะโอเวอร์โหลด กระแสที่ไหลผ่านไบเมทัลจะทำให้อุณหภูมิของมันสูงขึ้นความร้อนที่เกิดขึ้นภายในไบเมทัลนั้นเพียงพอที่จะทำให้เกิดการโก่งตัวเนื่องจากการขยายตัวทางความร้อนของโลหะการโก่งตัวนี้จะปล่อยสลักการเดินทางเพิ่มเติมและด้วยเหตุนี้ผู้ติดต่อจึงแยกออกจากกัน

รายละเอียด

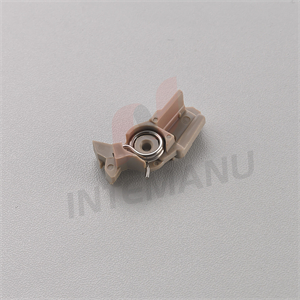

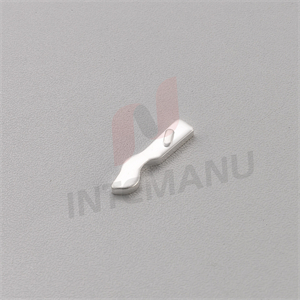

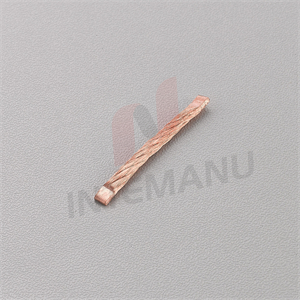

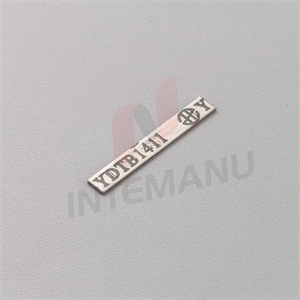

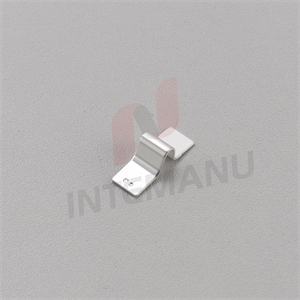

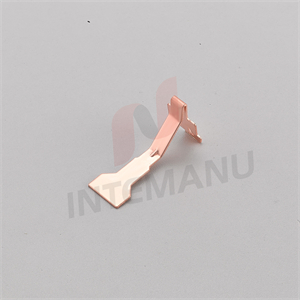

XMC65B MCB Circuit Breaker กลไกการสะดุดด้วยความร้อนประกอบด้วยแถบ bimetall, การเชื่อมต่อที่นุ่มนวล, รางโค้ง, ลวดถักเปีย, หน้าสัมผัสที่กำลังเคลื่อนที่และที่ยึดหน้าสัมผัสที่เคลื่อนที่

เมื่อกระแสเกินเกิดขึ้นผ่าน MCB – Miniature Circuit Breaker, theแถบ bimetallicได้รับความร้อนและเบี่ยงเบนโดยการดัดการโก่งตัวของแถบโลหะสองส่วนทำให้เกิดสลักสลักทำให้ MCB ปิดโดยหยุดการไหลของกระแสในวงจร

เมื่อใดก็ตามที่กระแสไหลผ่าน MCB ต่อเนื่องแถบ bimetallicถูกทำให้ร้อนและเบี่ยงออกโดยการดัดการโก่งตัวของแถบโลหะคู่นี้ทำให้เกิดสลักกลไกเนื่องจากสลักแบบกลไกนี้ติดอยู่กับกลไกการทำงาน ทำให้เกิดการเปิดหน้าสัมผัสเซอร์กิตเบรกเกอร์ขนาดเล็ก และ MCB จะปิดตัวลงเพื่อหยุดกระแสให้ไหลในวงจรหากต้องการรีสตาร์ทกระแสไฟ MCB จะต้องเปิดด้วยตนเองกลไกนี้ป้องกันความผิดพลาดที่เกิดจากกระแสไฟเกินหรือไฟฟ้าเกินและไฟฟ้าลัดวงจร

ข้อดีของเรา

1. การปรับแต่งผลิตภัณฑ์

กำหนดเองMCB ชิ้นส่วนหรือส่วนประกอบมีให้บริการตามคำขอ

① วิธีปรับแต่งMCB ชิ้นส่วนหรือส่วนประกอบ?

ลูกค้าเสนอตัวอย่างหรือภาพวาดทางเทคนิค วิศวกรของเราจะทำตัวอย่างบางส่วนสำหรับการทดสอบภายใน 2 สัปดาห์เราจะเริ่มทำแม่พิมพ์หลังจากที่ลูกค้าตรวจสอบและยืนยันตัวอย่างแล้ว

② ใช้เวลานานเท่าใดในการสร้างใหม่MCB ชิ้นส่วนหรือส่วนประกอบ？

เราต้องใช้เวลา 15 วันในการทำตัวอย่างเพื่อยืนยันและการทำแม่พิมพ์ใหม่ต้องใช้เวลาประมาณ 45 วัน

2. เทคโนโลยีผู้ใหญ่

① เรามีช่างและผู้ผลิตเครื่องมือที่สามารถพัฒนาและออกแบบได้ทุกประเภทMCB ชิ้นส่วนหรือส่วนประกอบตามความต้องการที่แตกต่างกันในที่เวลาที่สั้นที่สุดสิ่งที่คุณต้องทำคือเสนอตัวอย่าง โปรไฟล์ หรือภาพวาด

② การผลิตส่วนใหญ่เป็นแบบอัตโนมัติซึ่งสามารถลดต้นทุนได้

3.ควบคุมคุณภาพ

เราควบคุมคุณภาพด้วยการตรวจสอบหลายครั้งประการแรกเรามีการตรวจสอบวัตถุดิบที่เข้ามาแล้วตรวจสอบกระบวนการสำหรับหมุดย้ำและปั๊มในที่สุดก็มีการตรวจสอบทางสถิติขั้นสุดท้าย
