XMDPNM MCB เซอร์กิตเบรกเกอร์ Magnetic Trip Unit

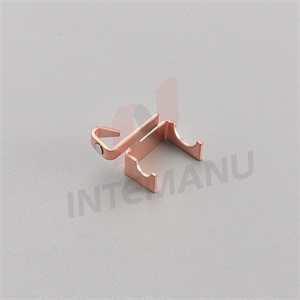

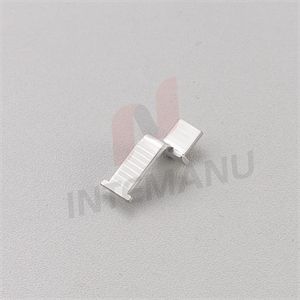

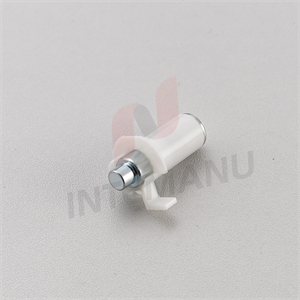

XMDPN MCB Circuit Breaker Magnetic Trip Unit ประกอบด้วยคอยล์ แอกที่มีหน้าสัมผัสสถิต แกนเหล็ก และขั้วต่อ

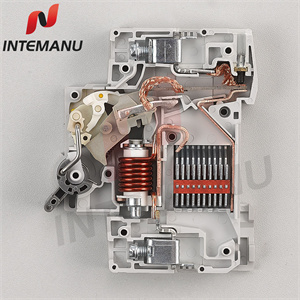

กลไกการทำงานประกอบด้วยการสะดุดแม่เหล็กและการเตรียมการสะดุดด้วยความร้อน
ดิสะดุดแม่เหล็กการจัดเรียงโดยพื้นฐานแล้วประกอบด้วยระบบแม่เหล็กคอมโพสิตที่มีสปริงโหลดแดชพอตพร้อมทากแม่เหล็กในของเหลวซิลิกอนและทริปแม่เหล็กปกติคอยล์แบกกระแสในการจัดเตรียมการเดินทางจะเคลื่อนตัวบุ้งกับสปริงไปทางชิ้นขั้วคงที่ดังนั้นแรงดึงแม่เหล็กจึงถูกพัฒนาขึ้นบนคันโยกการเดินทางเมื่อมีสนามแม่เหล็กเพียงพอที่สร้างโดยขดลวด

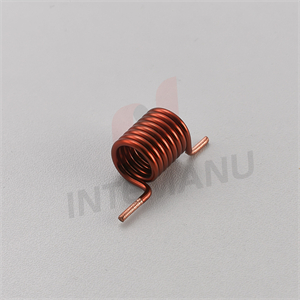

ในกรณีที่ไฟฟ้าลัดวงจรหรือโอเวอร์โหลดอย่างหนัก สนามแม่เหล็กแรงสูงที่เกิดจากขดลวด (โซลินอยด์) ก็เพียงพอที่จะดึงดูดเกราะของคันโยกการเดินทางโดยไม่คำนึงถึงตำแหน่งของกระสุนในแผงหน้าปัด
